USB naar CAN omzetter :
CONV001-CAN-USB

Kenmerken :

  • USB (Universal Serial Bus) interface.
  • HID (Human Interface Device) class device.
  • CAN (Controller Area Network) interface.
  • 512 kb niet-vluchtig geheugen.
  • Nauwkeurige onboard RTC (Real Time Clock).
  • Voeding via USB of extern.

  • Uitvoeren van RS274/NGC ("G-code").
  • Besturing en controle draai- of freesbank.
  • Desktop applicatie CNC001-CAN-USB

Algemene beschrijving :

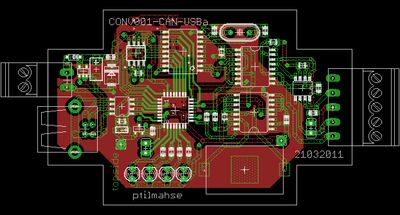

CONV001-CAN-USB converter De CONV001-CAN-USB fungeert primair als een verbinding tussen een CAN netwerk (Controller Area Network) en een USB seriele poort (Universal Serial Bus). In een typische applicatie is de CONV001-CAN-USB verbonden met enerzijds een desktop computer (USB) en anderzijds een of meerdere CAN nodes (CAN netwerk).

De CONV001-CAN-USB is bedoeld voor het besturen van een CNC geschikte draai- of freesbank. Een RS274/NGC (G-codes) ontwerp wordt (via de USB poort) opgeslagen in onboard niet vluchtig geheugen. Op commando van de desktop computer kan dit CNC programma vervolgens worden uitgevoerd. De "G-codes" worden bewerkt en vervolgens naar via de CAN bus aangesloten modules gestuurd (b.v. STEPPER001-CAN-USB). Taken die door de CONV001-CAN-USB worden uitgevoerd zijn : bediening draai- of freesbank, verwerking van G-codes, volgen draai- of freesproces, sturen van statusgegevens naar de desktop computer.

Toepassingen :

  • Do It Yourself (DIY) Computer Numerical Control (CNC)
  • Evaluatie, monitor, of testen van een CAN netwerk
  • Desktop computer als node in een CAN netwerk

Installatie software :
Main window Download het gecomprimeerde bestand naar een geschikte (tijdelijke) directory. Decomprimeer het bestand in dezelfde directory. Activeer het installatieprogramma door te dubbelklikken op het "insCNC001-CAN-USB-10x.exe" bestand.
