Besturing voor reflow oven :
REFLOW001-USB
Kenmerken :
- Aansluiting voor netspanning.
- Aansluitingen voor 2 temperatuur sensoren (PT100).
- Aansluitingen voor 2 verwarmingselementen en ventilator (triac).
- Onboard real time clock.
- Nuldoorgangsdetectie.
- Universal serial bus (USB) interface.
- Standaard HID class device driver (driver installatie niet nodig).
- Microcontroller gebaseerd ontwerp.

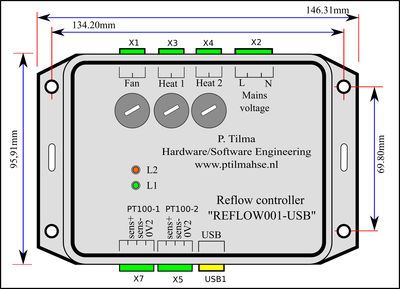

- Afmetingen behuizing : 146,31 x 95,91 x 35,25 mm.
- Afmetingen print : 116,00 x 89,25 mm.
- Desktop applicatie voor configuratie, bediening en display.
Algemene beschrijving :
REFLOW001-USB
Met behulp van de REFLOW001-USB controller kan een standaard oven worden ingezet voor reflow solderen. De controller communiceert met een desktop computer door middel van een USB verbinding. Verschillende temperatuur profielen kunnen m.b.v. de desktop applicatie worden ingesteld. Deze profielen worden vervolgens geupload naar de REFLOW001-USB hardware. Nadat op de desktop een temperatuur profiel is geselecteerd kan het reflow soldeerproces worden gestart. Een embedded PID regeling zorgt ervoor dat het temperatuurverloop in de oven zo goed mogelijk het geselecteerde temperatuurprofiel volgt. Het soldeerproces wordt gevisualiseerd op de desktop computer.
Toepassingen :
- Do It Yourself (DIY) reflow oven.
Gebruikerservaring :
Oven :
Er wordt gebruik gemaakt van een Bartscher Piccolino oven. Deze 1500W oven heeft 2 verwarmingselementen (onder en boven) alsmede een ventilator voor luchtciculatie.
Elektrische ombouw :
De schakelapparatuur in het rechter compartiment is verwijderd. Beide verwarmingselementen en de ventilator worden aangesloten op de 3 triac uitgangen van de reflow controller.
Isolatie :
In eerste instantie wordt gebruik gemaakt van makkelijk verkrijgbaar aluminiumfolie welke bestand is tegen temperaturen van ca 400 graden Celcius. De volledige verwarmingsruimte wordt bekleed met dit materiaal. Verschillende testen hebben uitgewezen dat met deze eenvoudige en goedkope isolatie de reflow temperatuur met gemak wordt gehaald. Ook de temperatuurstijging per seconde is voldoende.
Sensor :
Een aangesloten PT100 sensor wordt via een gat (binnenkant rechtercompartiment) in de verwarmingsruimte geplaatst.
Reflow eerste professionele pcb :
Na een aantal experimenten met diverse componenten en temperatuurprofielen werd het tijd voor een professionele toepassing. De betreffende print bevat o.a. de volgende componenten : 0603 weerstanden, 0603 condensatoren, LGA16 (0.5mm pitch), QFN28 (0.5mm pitch), SC70-3-TR (1.25mm pitch), MSOP8 (0.65mm pitch).
Als soldeerpasta is gebruik gemaakt van "EDSYN CR44 Solder Paste, Syringe, 183 °C, 10 g". De soldeerpaste is handmatig met een "METCAL 925050-TE Needle, Precision, 25 Guage, Red, 0.25mm" aangebracht op de soldeerpads. Alle componenten zijn m.b.v. pincet en vergrootglas geplaatst.
Oven :
Er wordt gebruik gemaakt van een Bartscher Piccolino oven. Deze 1500W oven heeft 2 verwarmingselementen (onder en boven) alsmede een ventilator voor luchtciculatie.
Elektrische ombouw :
De schakelapparatuur in het rechter compartiment is verwijderd. Beide verwarmingselementen en de ventilator worden aangesloten op de 3 triac uitgangen van de reflow controller.
Isolatie :
In eerste instantie wordt gebruik gemaakt van makkelijk verkrijgbaar aluminiumfolie welke bestand is tegen temperaturen van ca 400 graden Celcius. De volledige verwarmingsruimte wordt bekleed met dit materiaal. Verschillende testen hebben uitgewezen dat met deze eenvoudige en goedkope isolatie de reflow temperatuur met gemak wordt gehaald. Ook de temperatuurstijging per seconde is voldoende.
Sensor :
Een aangesloten PT100 sensor wordt via een gat (binnenkant rechtercompartiment) in de verwarmingsruimte geplaatst.
Reflow eerste professionele pcb :
Na een aantal experimenten met diverse componenten en temperatuurprofielen werd het tijd voor een professionele toepassing. De betreffende print bevat o.a. de volgende componenten : 0603 weerstanden, 0603 condensatoren, LGA16 (0.5mm pitch), QFN28 (0.5mm pitch), SC70-3-TR (1.25mm pitch), MSOP8 (0.65mm pitch).
Als soldeerpasta is gebruik gemaakt van "EDSYN CR44 Solder Paste, Syringe, 183 °C, 10 g". De soldeerpaste is handmatig met een "METCAL 925050-TE Needle, Precision, 25 Guage, Red, 0.25mm" aangebracht op de soldeerpads. Alle componenten zijn m.b.v. pincet en vergrootglas geplaatst.
Desktop software installatie :

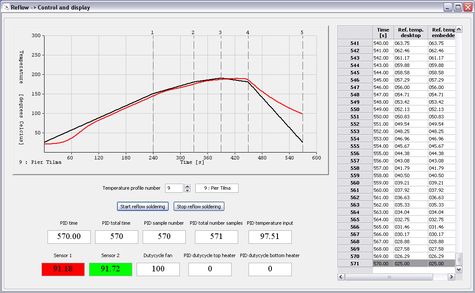

Applicatie scherm.
